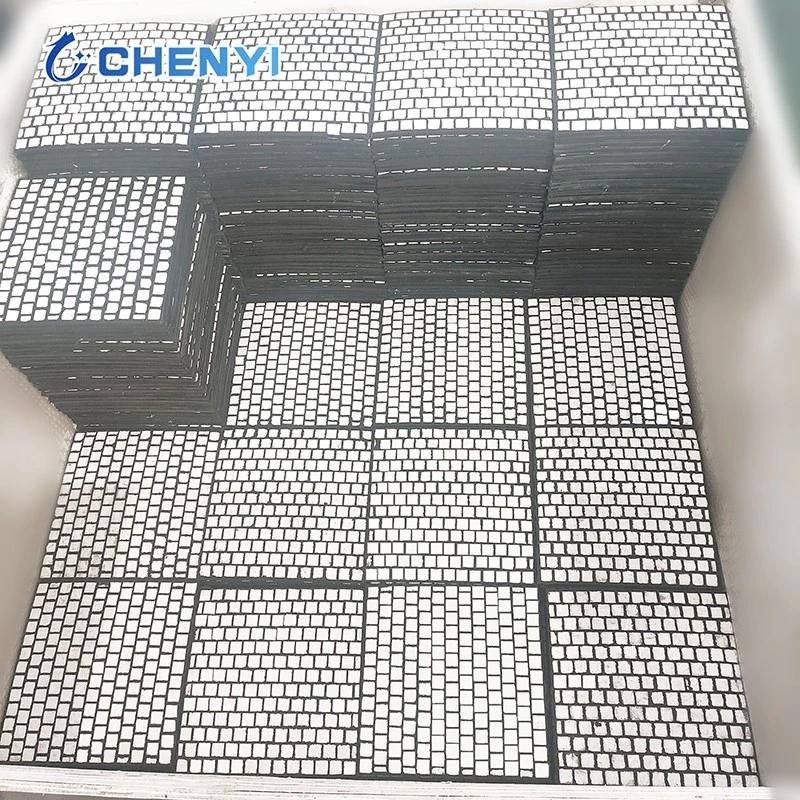

PLAQUE CARRÉE EN CAOUTCHOUC CÉRAMIQUE
La plaque carrée en caoutchouc céramique est un type spécifique de produit composite qui combine les propriétés de la céramique et du caoutchouc. Ce matériau est généralement constitué d'une couche de surface en céramique et d'une couche de support en caoutchouc, parfois avec des inserts métalliques pour une résistance structurelle accrue ou une facilité d'installation.
Taille rugueuse deRevêtement composite en caoutchouc et céramique
|
Taille normale |
50~800 |
Les spécifications détaillées sont basées sur des conditions factuelles |
|
Épaisseur du revêtement en céramique résistant à l'usure (mm) |
3~50 |
|
|
Épaisseur du caoutchouc |
4~8 |
Remarque:D'autres tailles sont disponibles sur demande.
Revêtement composite en caoutchouc et céramiqueFiche technique
|
Nom |
Projet |
Unité |
Indice |
|
Caoutchouc |
Résistance à la fracture |
20"C,Mpa % |
3.65 |
|
Résistance aux chocs thermiques |
ATc, diplôme |
250 |
|
|
Rugosité de surface |
euh |
V.9 |
|
|
Densité |
g/cm3 |
Supérieur ou égal à 1,2 |
|
|
Élongation |
% |
500 |
|
|
Résistance à la traction |
MPA |
18 |
|
|
Dureté Shore |
HA |
60±5 |
|
|
Résistance au pelage |
MPA |
212 |
|
|
Plage de température |
degré |
-40-120 |
|
|
Acier |
Plaque en acier au carbone |
Gpa |
Q235B, A36, SUS304 |
|
Épaisseur |
3-20 |
||
|
Boulon |
Boulons à haute résistance |
4.8Z8.8 |
|
|
Résistance à l'abrasion |
P=74N. n=800tr/min. t=30min |
0.0005g |
|
|
Catégorie |
CY90 |
CYT92 |
CY95 |
CYT95 |
CY99 |
CY-ZTA |
ZrO2 |
|
Al2O3 |
Supérieur ou égal à 90 % |
Supérieur ou égal à 92% |
Supérieur ou égal à 95 % |
Supérieur ou égal à 95 % |
Supérieur ou égal à 99% |
Supérieur ou égal à 75 % |
/ |
|
ZrO2 |
/ |
/ |
/ |
/ |
/ |
Supérieur ou égal à 21% |
Supérieur ou égal à 95 % |
|
Densité |
Supérieur ou égal à 3,50 g/cm3 |
Supérieur ou égal à 3,60 g/cm3 |
Supérieur ou égal à 3,65 g/cm3 |
Supérieur ou égal à 3,70 g/cm3 |
Supérieur ou égal à 3,83 g/cm3 |
Supérieur ou égal à 4,10 g/cm3 |
Supérieur ou égal à 5,90 g/cm3 |
|
Absorption d'eau |
Inférieur ou égal à 0,1 % |
Inférieur ou égal à 0,1 % |
Inférieur ou égal à 0,1 % |
Inférieur ou égal à 0,1 % |
Inférieur ou égal à 0,1 % |
Inférieur ou égal à 0,1 % |
Inférieur ou égal à 0,1 % |
|
HV 20 |
Supérieur ou égal à 900 |
Supérieur ou égal à 950 |
Supérieur ou égal à 1000 |
Supérieur ou égal à 1100 |
Supérieur ou égal à 1200 |
Supérieur ou égal à 1350 |
Supérieur ou égal à 1100 |
|
Dureté de la roche HRA |
Supérieur ou égal à 80 |
Supérieur ou égal à 82 |
Supérieur ou égal à 85 |
Supérieur ou égal à 88 |
Supérieur ou égal à 90 |
Supérieur ou égal à 90 |
Supérieur ou égal à 88 |
|
Résistance à la flexion MPa |
Supérieur ou égal à 180 |
Supérieur ou égal à 220 |
Supérieur ou égal à 250 |
Supérieur ou égal à 300 |
Supérieur ou égal à 330 |
Supérieur ou égal à 400 |
Supérieur ou égal à 800 |
|
Résistance à la compression MPa |
Supérieur ou égal à 970 |
Supérieur ou égal à 1050 |
Supérieur ou égal à 1300 |
Supérieur ou égal à 1600 |
Supérieur ou égal à 1800 |
Supérieur ou égal à 2000 |
/ |
|
Résistance à la rupture KIc MPam 1/2 |
Supérieur ou égal à 3,5 |
Supérieur ou égal à 3,7 |
Supérieur ou égal à 3,8 |
Supérieur ou égal à 4.0 |
Supérieur ou égal à 4,2 |
Supérieur ou égal à 4,5 |
Supérieur ou égal à 7.0 |
|
Volume d'usure |
Inférieur ou égal à 0,28 cm3 |
Inférieur ou égal à 0.25cm3 |
Inférieur ou égal à 0.20cm3 |
Inférieur ou égal à 0.15cm3 |
Inférieur ou égal à 0.10 cm3 |
Inférieur ou égal à 0.05cm3 |
Inférieur ou égal à 0.02cm3 |
Caractéristiques
1. Conception carrée pour une installation et un remplacement modulaires faciles.
2. Se compose généralement d'une couche de surface en céramique résistante à l'usure et d'une couche de support en caoutchouc résilient. La surface en céramique offre une excellente résistance à l'usure pour les applications à forte abrasion. Le support en caoutchouc absorbe les chocs et réduit le risque de dommages.
3. L'épaisseur peut varier en fonction des exigences de l'application.
4. Des tailles standard ou personnalisées sont disponibles pour s'adapter à différents environnements d'utilisation.
5. La couche céramique présente une bonne stabilité chimique et résiste à une large gamme de milieux corrosifs.
6. Fréquence de remplacement inférieure en raison de sa durabilité, réduisant les coûts de maintenance.
7. Ce matériau composite est plus léger que les produits entièrement métalliques ou entièrement céramiques.
Domaines d'application
1. Industrie minière : utilisé dans des composants tels que les bandes transporteuses, les revêtements de broyeurs, etc. pour minimiser l'usure.
2. Fabrication de ciment : utilisé dans les trémies, les goulottes et autres pièces pour augmenter la durée de vie de l'équipement.
3. Industrie électrique : utilisé dans le système de traitement des cendres des centrales électriques au charbon, comme les tuyaux de descente de charbon, les plaques déflectrices, etc.
4. Manutention portuaire : utilisé dans la protection des équipements de chargement et de déchargement de marchandises en vrac, tels que les déchargeurs, les gerbeurs et les récupérateurs de navires.
5. Industrie du fer et de l'acier : utilisé dans les équipements de manutention des matériaux dans les usines de frittage et les usines de fabrication de fer.
6. Autres applications industrielles : par exemple, protection du corps de pompe dans l'industrie chimique, revêtement de vannes, etc.
